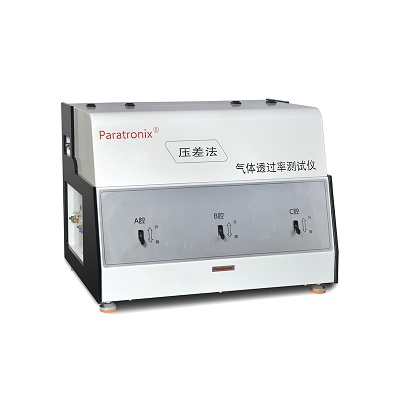

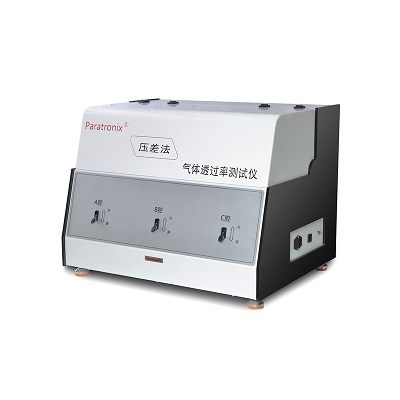

GTR-V3 Тестер скорости газопроницаемости

Тестер скорости пропускания газа GTR-V3 (тестер GTR) профессионально применяется для определения скорости пропускания газа (O2, CO2, N2) через пластиковые пленки, композитные пленки, высокобарьерные материалы, листы, металлическую фольгу, резину, шины и проницаемые мембраны методом дифференциального давления.
Введение в продукт

Введение


Тестер скорости пропускания газа GTR-V3 (тестер GTR) профессионально применяется для определения скорости пропускания газа (O2, CO2, N2) через пластиковые пленки, композитные пленки, высокобарьерные материалы, листы, металлическую фольгу, резину, шины и проницаемые мембраны методом дифференциального давления.


Функции


  Для обеспечения точности тестирования используется высокоточный инфракрасный датчик.

  Автоматический контроль влажности и температуры для обеспечения стабильности среды тестирования.

  Все тестовые операции выполняются на компьютере с программным обеспечением для тестирования. Удобный интерфейс для легкого и упрощенного управления.

  Данные испытаний и кривые отображаются в режиме реального времени.

  3 независимые испытательные камеры для 3 тестовых образцов

  Автоматическая тестовая операция одним нажатием кнопки

Запатентованная конструкция промывки трубопровода обеспечивает чистоту газа-носителя и высокую эффективность испытаний

Уникальная технология установки герметичных уплотнений образцов повышает эффективность герметизации испытательных камер.

Соответствуя требованиям стандарта Фармакопеи США USP 1207 по прослеживаемости данных, управлению правами и другим функциям, компьютеризированная система полностью удовлетворяет потребности фармацевтической промышленности (опционально)


Технические характеристики


Элемент Параметр
Модель ГТР-V3
Диапазон измерения (пленка) 0,1~50.000 куб.см/м2·24ч·0,1МПа
Количество образцов 3
Количество основных датчиков 3
Тестовый режим однокамерный независимый
Разрешение вакуума 0,01Па
Степень вакуума <10Па
Диапазон регулирования температуры 5℃~95℃
Диапазон регулирования влажности 0% ОВ,2% ОВ~98,5% ОВ±3% ОВ(примечание 1)
Точность контроля температуры ±0,05℃
Температурное разрешение 0,01℃
Испытательное давление -0,1 МПа~+0,3 МПа (обычный)
Давление источника воздуха 0,4 МПа~0,6 МПа
Тестовый воздух O₂N₂CO₂или другой газ
Интерфейс газа-носителя Ф6
Диаметр вакуумной трубки 1/4"
Режим калибровки Калибровка стандартной пленки и внешняя калибровка вакуумного датчика
Толщина образца ≤3мм
Размер выборки Φ97мм
Площадь проницаемости 38,48 см2
Размер 760 мм (Д) × 575 мм (Ш) × 450 мм (В)
Масса 88 кг
Источник питания AC100~240В 50/60Гц


Принцип тестирования


Предварительно подготовленный образец устанавливается в газодиффузионную ячейку для формирования герметичного барьера между двумя камерами. Сначала откачивается камера с более низким давлением, затем вся ячейка. Затем в откаченную камеру с более высоким давлением вводится газ, создавая постоянную разницу давлений между двумя камерами. Газ проникает через образец со стороны с более высоким давлением в сторону с более низким давлением. Контролируя изменения давления в нижней камере, можно определить газопроницаемость и другие барьерные свойства образца.


Стандарт испытаний


ASTM D1434, ISO 2556, ISO 15105-1


Конфигурация


Стандартная конфигурация: основной прибор, контроллер постоянной температуры, компьютер, профессиональное программное обеспечение, специальный пробоотборник, вакуумная смазка, быстрая количественная фильтровальная бумага, вакуумный насос

Дополнительно: лезвие для отбора проб, вакуумная смазка, масло для вакуумного насоса, быстрая количественная фильтровальная бумага, генератор влажности

Примечание: Источником воздуха для машины является полиуретановая труба ф 6 мм. Источник газа и дистиллированная вода предоставляются пользователями.

На схеме внешнего вида устройства показан стандартный внешний вид устройства, внешний вид нестандартных устройств может отличаться.
