Начинайте с геометрии испытания, а не с ориентации машины

Горизонтальная и вертикальная ориентации описывают положение оси нагружения машины. Сами по себе они не определяют угол отслаивания, способ поддержки образца или механизм разрушения, который будет измеряться.

Горизонтальная машина не обязательно предназначена для испытания на отслаивание под углом 180°, а вертикальная — под углом 90°.

Геометрия испытания зависит от того, как закреплён образец, как движется тяговый рычаг и удерживает ли приспособление заданное взаимное положение элементов при разделении.

Прежде чем сравнивать оборудование, определите, что именно требуется разделить: шов упаковки, клеевое соединение с жёсткой поверхностью или слои гибкого ламината.

Затем зафиксируйте требуемый угол, размеры образца, скорость растяжения, условия кондиционирования и способ расчёта результата. Эти требования должны служить критериями выбора, а не перечнем дополнительных принадлежностей, которые добавят позже.

Если обе конфигурации корректно воспроизводят один и тот же метод, подойти может любая из них. Тогда решающими факторами станут удобство нагружения и контроль образца.

Для каких образцов подходит горизонтальная компоновка?

Горизонтальная компоновка может быть полезна, если образцу или подложке требуется опора на рабочей платформе, особенно когда из-за размера неудобно закреплять их в подвешенном положении.

При испытании жёсткой панели с нанесённой клеевой плёнкой подходящее горизонтальное приспособление может поддерживать подложку и направлять гибкую отслаиваемую часть к захвату.

Широкие упаковочные полотна или крупногабаритные сборки также может быть проще размещать на горизонтальной опоре, если рама обеспечивает достаточный зазор вокруг приспособления.

Однако контакт гибкого образца с платформой может создавать трение. Опорные поверхности не должны вносить неконтролируемое сопротивление в измеряемое усилие отслаивания.

Длинный неподдерживаемый конец плёнки может провисать, цепляться или складываться во время испытания. Оценивайте весь диапазон его перемещения, а не только пригодность начального положения при установке.

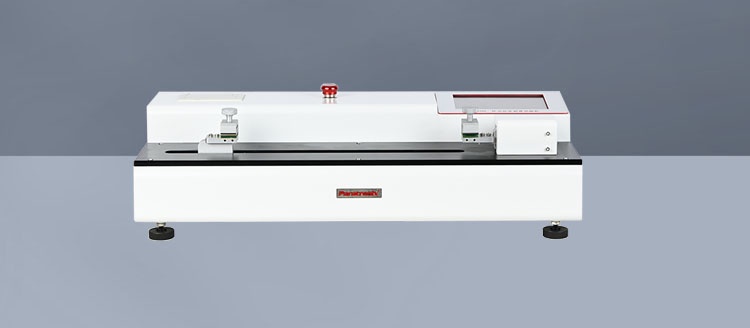

Выбирайте горизонтальный разрывной испытательный прибор, если его конфигурация приспособлений позволяет контролировать эти факторы и даёт практические преимущества при работе с вашими реальными образцами и по принятому порядку обращения с ними.

В каких случаях целесообразнее вертикальный прибор?

Вертикальная система может обеспечивать удобный доступ к верхнему и нижнему захватам для гибких образцов, в том числе при конфигурациях, в которых разделённые части закрепляются в противоположных захватах.

Для узких полос упаковочного материала такая схема может упростить установку и визуальное выравнивание. Однако пригодность всё равно зависит от заданного метода и поведения неподдерживаемого материала.

Вертикальная компоновка может занимать меньше места на рабочем столе, но для высокой рамы требуется достаточный зазор над ней. Операторы также должны иметь удобный доступ к захватам в обычном рабочем положении.

Сила тяжести может влиять на подвешенные части образца или тяжёлые приспособления, особенно при небольших усилиях отслаивания. Учитывайте этот вклад при определении базового уровня измерения усилия.

Жёсткую подложку также можно испытывать в вертикальном положении с помощью подходящего приспособления. Важно обеспечить надёжное крепление, устойчивость подложки и контролируемую геометрию отслаивания.

Выбирайте вертикальную конфигурацию, если она подходит для требуемых приспособлений и перемещения и позволяет операторам устанавливать репрезентативные образцы без скручивания, чрезмерного сгибания или неудобного вытягивания.

Обеспечивает ли приспособление требуемый угол отслаивания?

Угол отслаивания может существенно влиять на измеренное усилие, поскольку он меняет механику разделения. Если угол не контролируется, сопоставление материалов, партий или результатов разных лабораторий может быть недостоверным.

Для испытания на отслаивание под углом 90° может потребоваться подвижная платформа или аналогичный механизм, поддерживающий заданный угол по мере продвижения фронта разделения.

При отслаивании под углом 180° отделяемая часть загибается назад относительно склеенной поверхности. Зазоры и направляющие должны обеспечивать это движение без помех.

При испытании на отслаивание по схеме T-образного образца два гибких склеенных материала образуют противоположно направленные части. Их изгиб, выравнивание и симметричность крепления влияют на равномерность нагружения соединения при разделении.

При испытании прочности шва упаковки могут использоваться методы с поддержкой образца или без неё. Это варианты метода испытания, а не взаимозаменяемые способы крепления для удобства.

Попросите поставщика продемонстрировать работу приспособления на протяжении полного цикла испытания. Правильный угол в начале испытания не гарантирует, что геометрия сохранится в измеряемом интервале.

Также проверьте, не вызывают ли переходники люфт, поворот приспособления или внеосевое нагружение. Даже небольшие недостатки крепления могут стать существенными при испытании гибких материалов с небольшими усилиями.

Удерживают ли захваты материалы, не изменяя характер разрушения?

Для тонких плёнок, фольги с покрытием и многослойных ламинатов необходимы захваты, которые надёжно удерживают образец, не повреждая его настолько, чтобы именно это повреждение стало основной причиной разрушения во время испытания.

Важны сила сжатия, текстура губок, площадь контакта и глубина вставки образца. Чрезмерное давление может повредить ламинат, а недостаточное — привести к постепенному проскальзыванию.

Проскальзывание образца может исказить график усилия и показания перемещения. Если образец разрушается у губок захвата, определить прочность исследуемого соединения может не удастся.

Проверьте, подходят ли имеющиеся губки для самых узких и самых широких полос. Захваты должны быть совместимы с реальными производственными образцами, включая хрупкие материалы и поверхности с низким коэффициентом трения.

Пневматические захваты при правильной настройке могут обеспечить более стабильное давление, но не исключают проскальзывание или повреждение автоматически. Демонстрацию следует проводить на самых сложных материалах.

После зажима обоих концов проверьте выравнивание. Даже при корректной работе датчика силы перекошенный или скрученный образец может нагружаться неравномерно.

Проверьте полезный ход и зазоры с установленным приспособлением

Указанный ход траверсы не обязательно равен ходу, доступному для вашего испытания. Часть хода занимают приспособления, переходники, исходное расстояние между захватами и безопасное расстояние для остановки.

Перемещение фронта отслаивания и перемещение траверсы не всегда совпадают. Их соотношение зависит от геометрии образца, движения приспособления и деформации отслаиваемых частей.

Попросите поставщика рассчитать необходимый ход с учётом вашего метода и длины образца. При выборе оборудования не следует оценивать его возможности только по предполагаемой длине отслаиваемой части.

Для длинных образцов может потребоваться достаточный ход для начала испытания, стабильного измерительного интервала и завершения испытания. При растяжении высокоэластичных плёнок во время испытания также расходуется дополнительный ход.

Важны и рабочая ширина с глубиной. Машина может обеспечивать достаточный ход, но не иметь места для широкой панели или подвижной опорной платформы.

Проверьте зазоры в обоих крайних положениях испытания. При оценке полного рабочего пространства учитывайте перемещение захватов и приспособлений, свободные концы образца и доступ оператора.

Оцените измерение усилия в реальном рабочем диапазоне образцов

Максимальная нагрузка машины редко отвечает на главный вопрос измерений: обеспечивает ли выбранный датчик силы необходимые характеристики во всём диапазоне усилий, обычно создаваемых образцами упаковки.

Для швов с низкой прочностью или деликатных клеевых слоёв изучите указанный диапазон измерений и условия, при которых обеспечивается точность. Разрешение дисплея само по себе не подтверждает пригодность измерений.

Уточните, как выполняется калибровка в требуемом рабочем диапазоне, доступны ли датчики силы с разными диапазонами и как система учитывает массу приспособления и выполняет установку нуля базового уровня.

На регистрируемую кривую также влияют частота сбора данных и их обработка. Выбранная конфигурация должна фиксировать важные изменения усилия при заданной скорости испытания без искажающего сглаживания.

Сравнивайте результаты при одинаковых настройках частоты сбора данных и правилах анализа. Иначе видимые различия между горизонтальными и вертикальными системами могут быть обусловлены настройками программного обеспечения, а не механикой.

Для содержательной оценки оборудования используйте образцы с низкой, типичной и высокой прочностью. Один удобный для испытания образец не позволяет оценить работу с полным набором материалов, которые планирует исследовать лаборатория.

Сопоставьте стандарты и отчётность с конкретным применением

Определяйте испытание на основании действующего применимого стандарта, спецификации заказчика или валидированного внутреннего метода. Общего заявления о соответствии стандартам недостаточно для выбора оборудования.

ASTM F88/F88M устанавливает требования к определению прочности швов гибких барьерных материалов. Используемые способы удержания образца важны при оценке швов упаковки и сопоставлении результатов, полученных на разных конфигурациях.

ASTM D3330/D3330M регламентирует испытания адгезии клейкой ленты, чувствительной к давлению, по установленным методикам. До выбора приспособлений и конфигурации машины определите, какая именно методика вам нужна.

ASTM D903 регламентирует определение прочности клеевых соединений при отслаивании или отделении. ISO 8510-1 и ISO 8510-2 устанавливают методы испытания на отслаивание под углами 90° и 180° соответственно для определённых сборок.

Ссылки на эти стандарты не означают, что любая конфигурация подходит для любого упаковочного изделия. Уточните область применения, подготовку образца, скорость, геометрию и требования к расчёту для вашей задачи.

При испытании фармацевтической упаковки результаты определения прочности шва помогают оценивать упаковку, но сами по себе не подтверждают её целостность. Для оценки герметичности и барьерных свойств могут потребоваться отдельные методы испытаний.

Потребуйте демонстрацию на собственных образцах

Наиболее полезным подтверждением при покупке будет документированное испытание репрезентативных образцов с предлагаемыми приспособлениями. Стандартные демонстрационные полосы редко выявляют наиболее важные для вас проблемы обращения с образцами.

Подготовьте образцы единообразно, соблюдая требования применяемого метода к кондиционированию и размерам. При сравнении машин распределите сопоставимые образцы между системами, чтобы снизить влияние различий материалов на результаты оценки.

Включите сложные образцы: швы с низкой прочностью, высокоэластичные плёнки, жёсткие ламинаты, скользкие поверхности и крупные подложки. Выбирайте образцы, соответствующие реальным требованиям лаборатории и возможным видам разрушения.

Оцените время установки, выравнивание, работу захватов, контроль угла и перемещение образца. Зафиксируйте, требуется ли вмешательство оператора во время испытания или многократная регулировка крепления.

Анализируйте полные кривые усилия вместе с фотографиями образцов или заметками о разрушении. При интерпретации измеренного усилия различайте разделение по границе соединения, когезионное разрушение, разрыв плёнки и повреждение захватами.

Используйте число повторов, соответствующее цели оценки. Заранее определите критерии приемки, чтобы выбор оборудования не зависел от одной удачной кривой.

Если результаты расходятся, прежде чем связывать различия с ориентацией машины, проверьте геометрию, подготовку и кондиционирование образцов, а также настройки анализа. Для сопоставимых измерений необходимы сопоставимые условия испытания и правила расчёта.

Сравните полную конфигурацию и стоимость владения

Цену покупки следует оценивать вместе с приспособлениями, захватами, датчиками силы, функциями программного обеспечения и услугами по калибровке, необходимыми для надёжного выполнения вашей программы испытаний.

Для рамы с более низкой стоимостью могут потребоваться дополнительные приспособления или регулярные ручные настройки. Это увеличивает время подготовки и повышает зависимость результатов от навыков оператора.

Если лаборатория работает с несколькими форматами упаковки, оцените время смены приспособлений. Повторяемые ориентиры для установки и понятные инструкции помогают снижать количество ошибок при смене методик и операторов.

Для регламентированных рабочих процессов определите требования к контролю доступа, хранению данных, форматам экспорта и записям проверок. Подтвердите наличие этих возможностей напрямую, не предполагая, что они есть в любом программном обеспечении для испытаний.

Paratronix Instruments Co., Ltd. производит оборудование для испытаний упаковки, в том числе фармацевтической упаковки, пластиковых упаковочных материалов и материалов с высокими барьерными свойствами. Покупатели могут обсудить требования для этих областей применения.

При оценке предлагаемой конфигурации Paratronix запросите чертежи приспособлений, применимые характеристики измерений и результаты испытаний образцов. До окончательного выбора оборудования подтвердите его пригодность для вашего документированного метода.

Принимайте решение на основе образцов и подтверждающих данных

Выбирайте горизонтальную систему, если её опора, доступ и движение приспособлений подходят для ваших образцов. Выбирайте вертикальную, если для них лучше подходит её схема захвата.

Горизонтальный разрывной испытательный прибор — подходящий вариант, если на реальных материалах он обеспечивает контролируемую геометрию, надёжный захват, достаточный ход и необходимые характеристики измерения.

До покупки потребуйте подтверждения по пяти ключевым пунктам: соответствие методу, стабильность приспособлений, полезное рабочее пространство, характеристики измерения усилия и воспроизводимость результатов в предполагаемом диапазоне образцов.

Лучшим будет полный комплект оборудования, который позволяет проводить надёжные и практически удобные испытания упаковки. Ориентация машины имеет значение только в той мере, в какой она помогает выполнить эти измеримые требования.
