1. Область применения

1.1 Эти методы испытаний предназначены для измерения герметичности непористых пленок, фольги или ламинированных гибких пакетов и лотков с уплотнением фольгой, которые могут быть пустыми или содержать твердый продукт. Если продукт находится внутри, уплотнения или поверхности не должны контактировать с водой, маслами или другими жидкостями.

1.2 Эти методы испытаний могут обнаруживать утечки величиной 1 x 10-4 см³/с (стандартных кубических сантиметров в секунду) или более в гибкой упаковке. Предельный уровень утечки зависит от объема упаковки при испытаниях.

1.3 Включает следующие методы испытаний:

1.3.1 Метод A – Испытание на герметичность методом падения давления для гибких упаковок без удерживающих пластин

1.3.2 Метод B – Испытание на герметичность методом падения давления для гибких упаковок с удерживающими пластинами

1.4 Данные методы испытаний являются разрушающими, так как требуют ввода газа (например, воздуха или азота, хотя могут использоваться и другие газы) под давлением внутрь упаковки. Подключение к гибкой упаковке должно быть герметичным.

1.5 Для пористых упаковок см. раздел 9.3.

1.6 Значения, указанные в единицах СИ, считаются стандартными. Значения в скобках после единиц СИ приведены исключительно для информации и не считаются стандартными.

Испытательное оборудование: Тестер герметичности и прочности соединения LT-03A

6. Аппаратура

6.1 Метод A:

6.1.1 Измерительный прибор, обеспечивающий следующее:

6.1.1.1 Возможность обнаружения изменений давления с достаточной чувствительностью для достижения теоретического уровня утечек, указанного в спецификации упаковки;

6.1.1.2 Автоматическое управление таймером для нагнетания в упаковку заданного давления, его поддержания в течение установленного времени и отслеживания изменений давления за определенный промежуток времени;

6.1.1.3 Возможность установки давления;

6.1.1.4 Возможность фиксации и отображения изменения давления внутри упаковки в конце цикла испытаний;

6.1.1.5 Дополнительная возможность установки пределов падения давления и уведомления оператора в случае их превышения.

6.1.2 Возможность герметичного подключения к упаковке для подачи давления и контроля его изменений.

6.2 Метод B – С использованием удерживающих пластин:

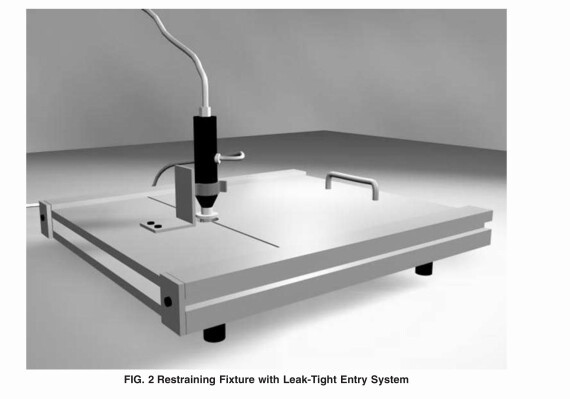

6.2.1 Измерительный прибор должен обладать характеристиками, описанными в пунктах 6.1.1.1 – 6.1.1.5.6.2.2 6.2.2 Требуются параллельные жесткие пластины с возможностью регулировки расстояния между ними. Поверхность пластин должна обладать ограниченной пористостью, чтобы избежать блокировки точечных утечек (см. рис. 2).

Примечание 3 – Используются различные решения для предотвращения блокировки утечек или снижения их уровня в материале упаковки при контакте с пластинами, включая использование полупористого пластика, нанесение насечек на поверхности пластин и применение сетчатых материалов.

6.2.3 Возможность герметичного подключения к упаковке для подачи давления и контроля его изменений.

Примечание 4 – Важно проверить герметичность подключения, чтобы исключить влияние этого фактора на изменение давления во время испытаний.
